HW10 Pro-čiščenje in vzdrževanje

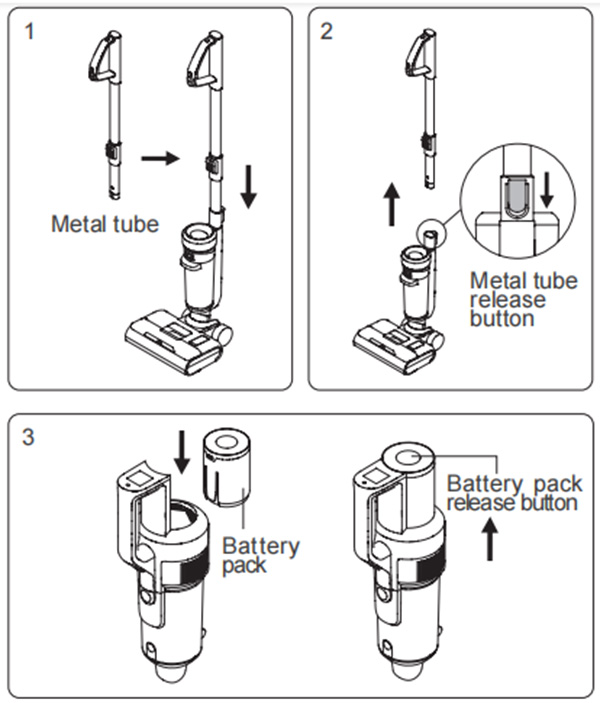

Montaža in demontaža kovinske cevi

Vstavite kovinsko cev v ohišje navpično, dokler ne zaslišite klika. Prepričajte se, da je kovinska cev trdno zaklenjena (slika 1). Če želite odstraniti kovinsko cev, potisnite gumb za sprostitev kovinske cevi navzdol do konca in povlecite kovinsko cev navzgor. (Slika 2).
Montaža in demontaža baterije
1. Baterijo potisnite vzdolž reže in trdno pritisnite baterijo navzdol, dokler ne zaslišite klika. Baterija je zaklenjena.
2. Pritisnite gumb za sprostitev paketa baterij in povlecite paket baterij v nasprotni smeri od sklopa, da odklenete paket baterij.
Opomba: razen pri zamenjavi baterijskega paketa, akumulatorskega paketa ni treba pogosto jemati ven

Sklop ročnega sesalnika

Vstavite sesalno odprtino posode za prah ročnega sesalnika v utor pokrova ohišja.

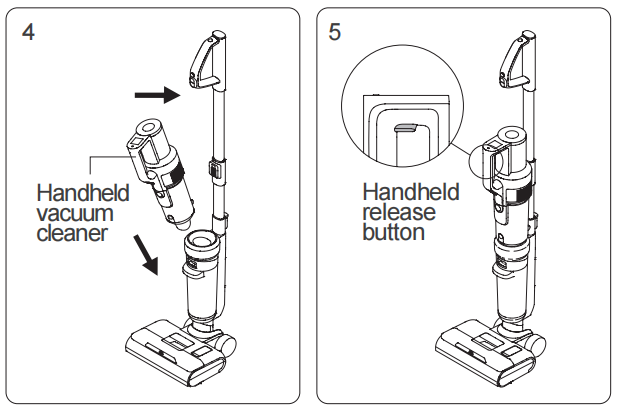

Potisnite ročni sesalnik proti kovinski cevi, dokler ne zaslišite "klik", ročni sesalnik je uspešno nameščen na glavno telo. In stroj se trenutno uporablja kot pokončni sesalnik (slika 4). Če želite odstraniti ročni sesalnik, samo pritisnite gumb za sprostitev ročnega sesalnika in dvignite ročni sesalnik diagonalno navzgor. (slika 5)

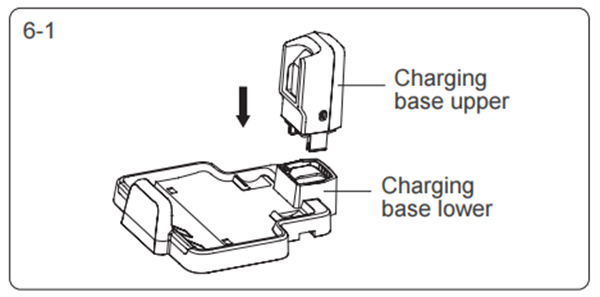

Sklop polnilne baze

Pritisnite zgornji del polnilne baze proti spodnji polnilni osnovi, dokler ne zaslišite klika. (Sl.6-1)

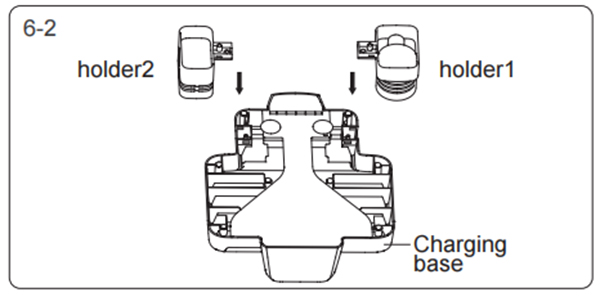

Sklop držala za polnjenje

Pritisnite držalo 1 in držalo 2 v polnilno bazo, dokler ne zaslišite zvoka "klik". (Slika 6-2)

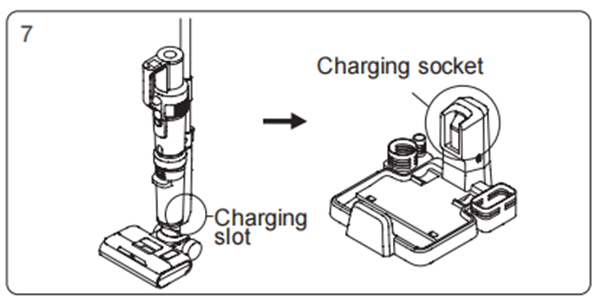

Postavite stroj na polnilno bazo

Če želite napravo postaviti nazaj na polnilno bazo, držite ročaj stroja, da dvignete napravo, usmerite polnilno režo na dnu naprave v polnilno vtičnico na polnilni bazi in postavite stroj v polnilno bazo. Za uporabo stroja primite za ročaj stroja in dvignite stroj iz polnilne baze. (Slika 7)

Montaža in demontaža rezervoarja za umazano vodo

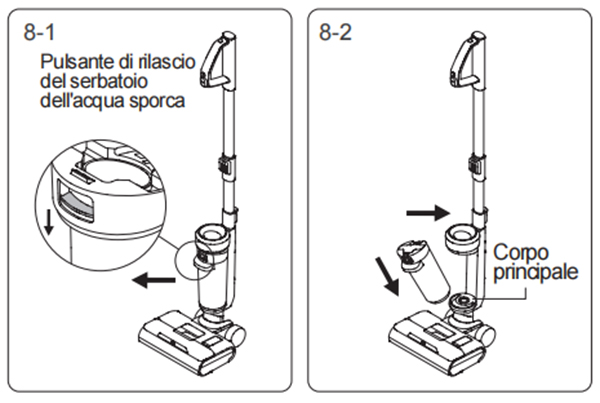

Če želite odstraniti rezervoar za umazano vodo, držite stroj z eno roko in držite rezervoar za umazano vodo z drugo roko, pritisnite gumb za sprostitev rezervoarja za umazano vodo, da izvlečete rezervoar za umazano vodo. (Sl.8-1)
Če želite sestaviti rezervoar za umazano vodo, postavite dno rezervoarja za umazano vodo v glavno telo, potisnite rezervoar za umazano vodo proti glavnemu delu, dokler ne zaslišite zvoka "klik". (Slika 8-2)

Montaža in demontaža okna s krtačo in krtačo

Če želite odstraniti okno s krtačo, držite zapah okna s krtačo in povlecite navzgor, da odstranite okno s krtačo.
Če želite sestaviti okno s čopičem, poravnajte sponke na obeh straneh okna z čopičem z režami na obeh straneh talne glave. Okno s čopičem pritisnite navzdol, dokler ne zaslišite zvoka "klik". (Slika 9)
Razstavite/sestavite ščetko: s prstom izvlecite levi pokrovček ščetke, da odstranite ščetko. Držite pokrovček ščetke, levo stran ščetke potisnite v prestavo, vstavite ščetko v šobo. (Slika 10)
Montaža in demontaža rezervoarja za čisto vodo
Za odstranitev rezervoarja za čisto vodo primite ročaj rezervoarja za čisto vodo in izvlecite rezervoar za čisto vodo. Če želite sestaviti posodo za čisto vodo, postavite posodo za čisto vodo nazaj na šobo in jo poravnajte z okencem za krtačo. (Slika 11)

Uporaba izdelka

Opomba: Ko napravo uporabljate prvič, jo pred uporabo popolnoma napolnite.

Uporaba pokončnega sesalnika

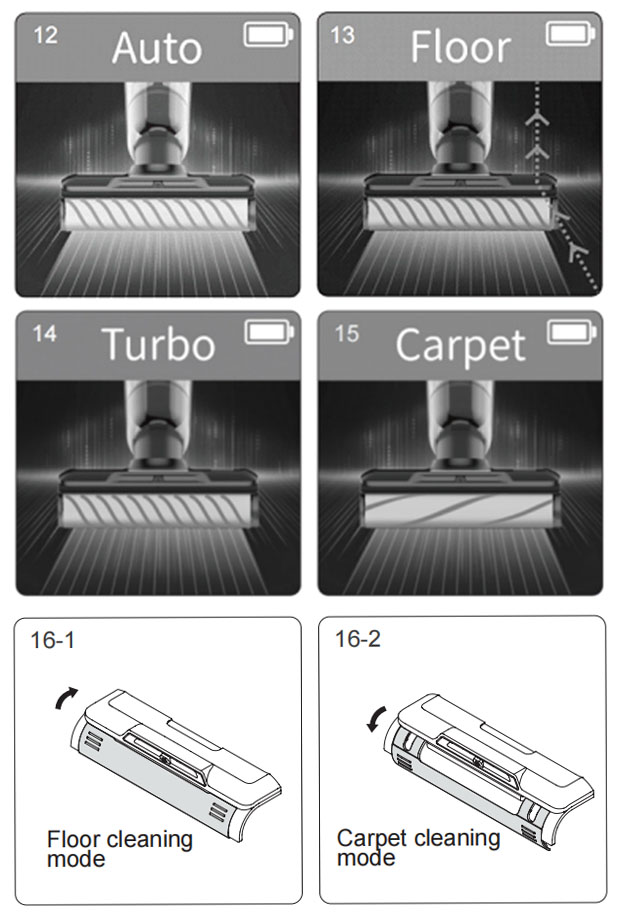

Pritisnite gumb za vklop/izklop ročaja, LCD-zaslon in okrasne luči bodo zasvetili, privzeto je v samodejnem načinu (slika 12), pritisnite gumb za način, da preklopite v talni način (slika 13), dvakrat pritisnite gumb za način, da preklopite na Turbo način (slika 14), trikrat pritisnite gumb za način, da preklopite v način Carpet (slika 15).

Ponovno pritisnite gumb za način, da se vrnete v samodejni način. Ponovno pritisnite gumb za vklop/izklop ročaja, da izklopite stroj, zaslon in okrasne lučke ugasnejo.

Opomba:

1. Ko čistite preprogo, najprej očistite talno glavo (za podrobnosti glejte "Čiščenje in vzdrževanje, Čiščenje talne glave") in zamenjajte krtačo za preproge.
2. Med čiščenjem tal ali samočiščenjem se prepričajte, da je okence s krtačo pomaknjeno navzgor. (Slika 16-1)
3. Med čiščenjem preproge se prepričajte, da je okence s čopičem pomaknjeno navzdol. (Slika 16-2)
4. Ko je raven napolnjenosti baterije nižja od 20 %, ni mogoče preklopiti v način Carpet in Turbo.

Funkcija pršenja vode

Ko pokončni sesalnik deluje, pritisnite gumb za pršenje vode, pršilna usta pršijo vodo v obliki pahljače; spustite gumb za pršenje vode, da ustavite pršenje vode. (slika 17)

Uporaba ročnega sesalnika

Odstranite ročni sesalnik, pritisnite gumb za vklop/izklop ročnega, zaslon in okrasne lučke bodo zasvetile, privzeto je v načinu ECO (slika 18), pritisnite gumb za ročni način, da preklopite v način MAX (slika 19), nato pritisnite gumb gumb za ročni način za preklop nazaj v način ECO; Znova pritisnite gumb za vklop/izklop ročne naprave, da izklopite stroj, zaslon in okrasne lučke pa ugasnejo.

Ročni sesalnik je mogoče povezati z orodjem za oblazinjenje, orodjem za reže, električno vzglavjem za vzmetnico ali kovinsko cevjo za čiščenje različnih področij.

1. Povežite se z orodjem za oblazinjenje, da očistite prah in delce s površine pohištva. (Slika 20-1)

2. Povežite s kovinsko cevjo za čiščenje prahu na visokih mestih. Odprite zgornji pokrov kovinske cevi, potisnite gumb ročaja navzgor, da podaljšate kovinsko cev, in nato vstavite cev v sesalno odprtino ročnega sesalnika, da
očistite prah na visokem mestu. (Slika 20-2)

3. Povežite se z orodjem za reže za čiščenje ozkih mest. (Slika 20-3)

4. Priključite električno vzglavje vzmetnice za čiščenje prahu, las, pršic itd. na postelji ali kavču iz blaga. (Slika 20-4)

Opombe

1. Ko je baterija nižja od 20 %, je ni mogoče preklopiti v način max.

2. Ko uporabljate ročni sesalnik, ne sesajte vode, sicer bo prišlo do okvare motorja.

Strojno polnjenje

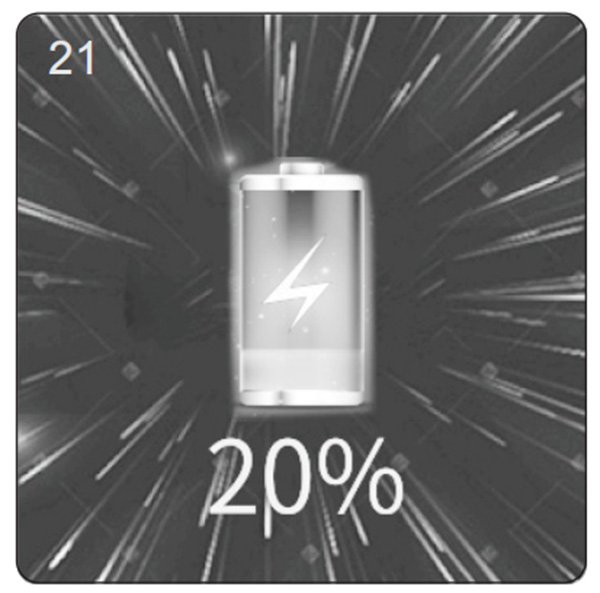

Adapter priključite na napajanje, postavite pokončni sesalnik v polnilno bazo, da začnete polniti. (Slika 21)

Opombe

1. Pred prvo uporabo popolnoma napolnite baterijo, pred drugim polnjenjem pa izpraznite baterijo, da zagotovite življenjsko dobo baterije;
2. Če bo izdelek dolgo miroval, ga napolnite enkrat na tri mesece;
3. Ko ne polnite, odstranite adapter iz vtičnice, da preprečite nevarnost nenamernega dotika.

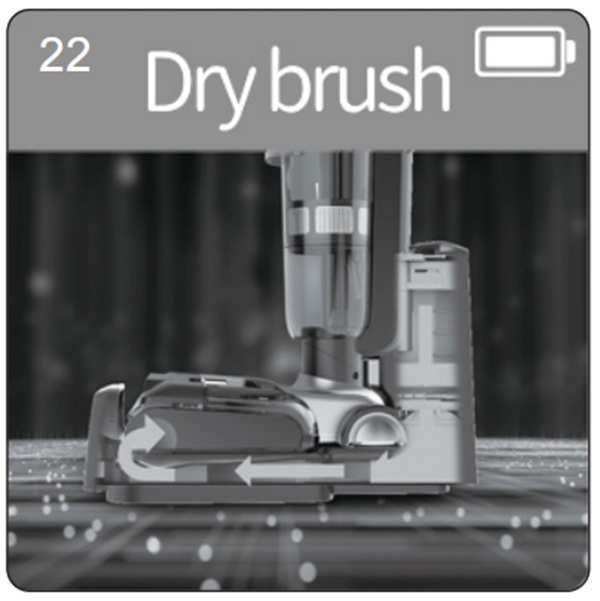

Funkcija sušenja na zraku s čopičem (slika 22)

V načinu polnjenja pritisnite in 3 sekunde držite gumb za način ročaja, da preklopite v način sušenja na zraku za 4 ure. Med postopkom sušenja na zraku sveti okrasna lučka, krtačni valj pa se v intervalih rahlo vrti, da prilagodi položaj sušenja na zraku; Ponovno pritisnite gumb za način sušenja, da izklopite način sušenja.

Opombe

Ta način je namenjen preprečevanju razmnoževanja bakterij ali vonjav v vlažnem brushrollu. (Zaslon je prikazan na sliki 22)

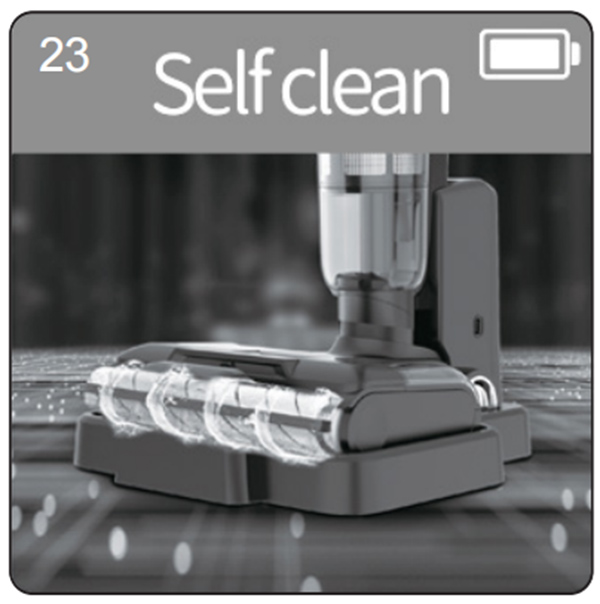

Krtača in funkcija samočiščenja zračne poti

V načinu polnjenja pritisnite gumb za samočiščenje, da vstopite v način čiščenja (zaslon je prikazan na sliki 23). Ko je samočiščenje končano, stroj preide v način sušenja na zraku s čopičem in se vrne v način polnjenja; med postopkom samočiščenja, da vnaprej končate samočistilni način, pritisnite gumb za vklop/izklop in stroj se bo vrnil v način polnjenja.

Opombe

1. Samočistilni način je samo za čiščenje zračne poti talne glave in krtače za trda tla. Krtačnega valja za preproge ne čistite sami.
2. Pred vklopom samočistilnega načina najprej izpraznite umazano vodo iz rezervoarja za umazano vodo, preverite, ali je stroj trdno nameščen na polnilnem stojalu, ali je adapter priključen v vtičnico in priključen na polnilno stojalo. Posoda za čisto vodo zadrži vsaj 1/2 volumna vode; Ko končate samočiščenje, ponovno očistite rezervoar za umazano vodo.
3. Ko je baterija manjša ali enaka 10 % moči, samočistilnega načina ni mogoče vklopiti in ga je mogoče normalno vklopiti po polnjenju nekaj časa.

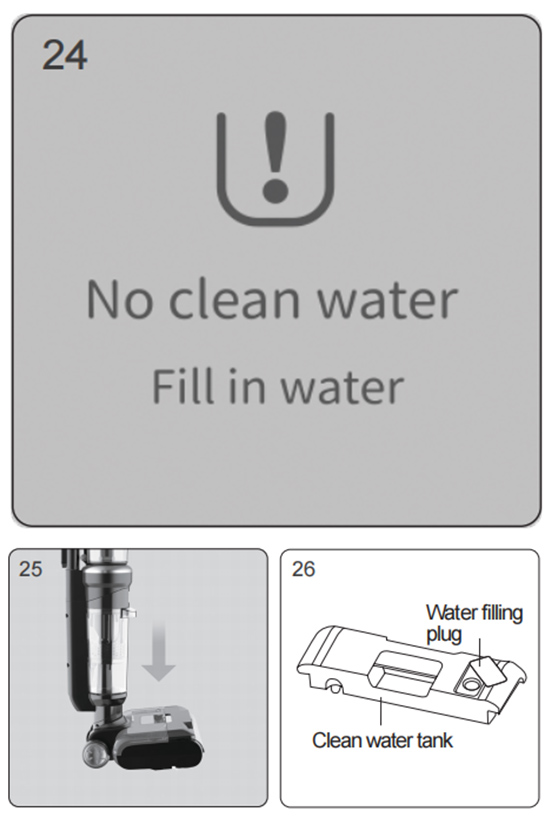

Indikator praznega rezervoarja za čisto vodo

Ko uporabljate funkcijo razprševanja vode, glas/zaslon prikazuje "Ni čiste vode, nalijte vodo" (slika 24 in slika 25 se izmenično prikazujeta), izklopite stroj in dodajte vodo v rezervoar za čisto vodo. Pri uporabi clea self v čistem načinu, če se zazna, da v rezervoarju za čisto vodo ni vode, se samočiščenje s ščetkami ustavi. Če želite nadaljevati samočiščenje, dodajte vodo v rezervoar za čisto vodo in izpraznite rezervoar za umazano vodo, nato znova zaženite način samočiščenja.

Opombe

Pri dodajanju čiste vode lahko dodate opremljeno čistilno raztopino JIMMY, razmerje je približno 1 pokrov steklenice čistilne raztopine na en poln rezervoar za vodo, temperatura vode ne sme preseči 40 °C.

Napolnite rezervoar za čisto vodo: Ko odstranite rezervoar za čisto vodo, odprite čep za polnjenje vode, ga obrnite na stran, da odkrijete odprtino za dovod vode, nalijte čisto vodo in čistilno raztopino, nato pa vtič vrnite v prvotni položaj in znova namestite rezervoar za čisto vodo do talne glave. (Slika 26)

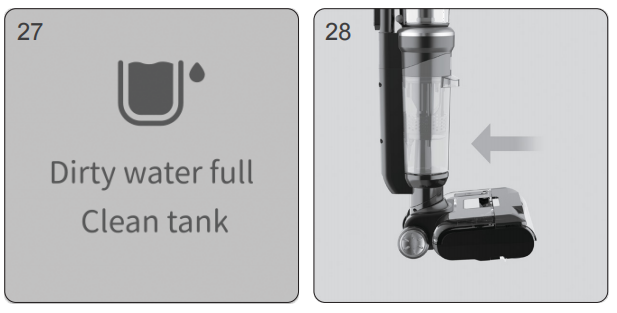

Indikator polnega rezervoarja za umazano vodo Ko pokončni sesalnik zazna, da je rezervoar za umazano vodo poln, se celoten stroj ustavi in ​​oglasi z glasovnim opomnikom. Očistite poln rezervoar za umazano vodo in ga vstavite nazaj. (Izmenično se prikažeta sliki 27 in sliki 28) Ko se zazna, da je rezervoar za umazano vodo poln v načinu samočiščenja, bo stroj prenehal delovati in dal glasovni opomnik. Očistite poln rezervoar za umazano vodo in ga vstavite nazaj. Čiščenje rezervoarja za umazano vodo: Odstranite zgornji pokrov rezervoarja za umazano vodo in okvir filtra, izlijte umazano vodo, po pranju sestavite rezervoar za umazano vodo in ga postavite nazaj na talno glavo. (za podrobnosti glejte »Čiščenje in vzdrževanje rezervoarja za umazano vodo«)

Indikator zagozdenega krtačnega valja Ko je čistilec v načinu delovanja ali čiščenja, se bo celoten stroj ustavil in glasovno opomnil, če se je krtačni valj zagozdil. (Sliki 29 in Slika 30 se prikazujeta izmenično) Prosimo, vzemite ven krtačo, očistite tujke ali zamotane dlake s krtače. Čiščenje krtač: Ko odstranite okno, izvlecite krtačo, z rezilom čistilne krtače odrežite dlake, ki se vijejo na krtačo, in očistite tujke, pritrjene na krtačo in talno glavo. Namestite krtačo in okno nazaj. (Slika 31) (za podrobnosti glejte " Čiščenje in vzdrževanje sklopa talne glave ")

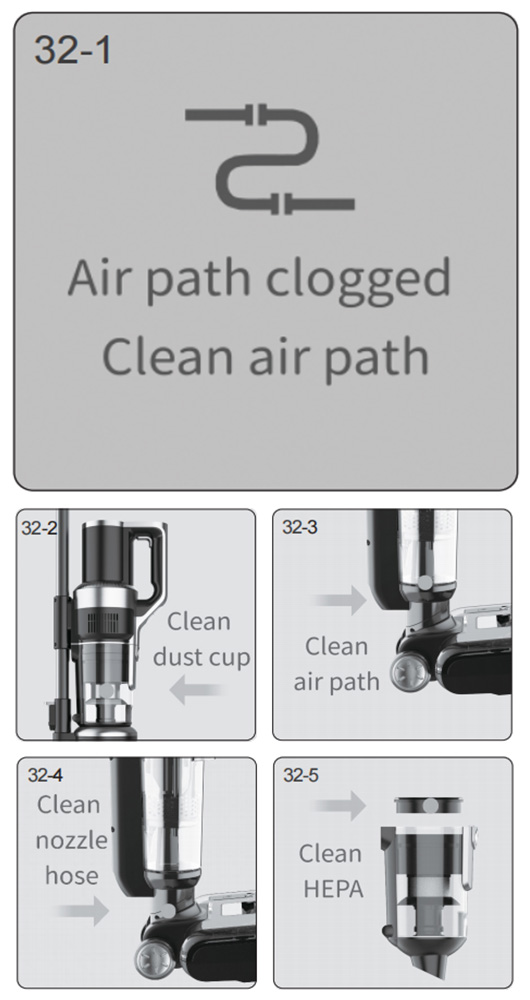

Indikator blokirane zračne poti Ko je pokončni sesalnik v delovnem ali samočistilnem načinu, če je zračna pot blokirana, bo stroj prenehal delovati in izdal glasovni opomnik. Sledite navodilom na zaslonu, da preverite morebitne blokirane dele in jih očistite. Ko ročni sesalnik deluje in je pot zraka blokirana, se sesalnik samodejno ustavi. V tem času je treba očistiti posodo za prah in HEPA. (Vsebina, prikazana na zaslonu, je: blokada pokončnega sesalnika je prikazana na sliki 32-1、32-2、32-3、 32-4、32-5, in blokada ročnega sesalnika na sliki 32-1、32-2)
Čiščenje zračne poti: 1. Razstavite rezervoar za umazano vodo, odstranite zgornji pokrov rezervoarja za umazano vodo in filter, operite vse dele in jih sestavite nazaj. 2. S krtačo za cevi očistite umazanijo, tujke in dlake znotraj zračne poti talne glave. 3.Odstranite posodo za prah, izpraznite posodo za prah, odstranite HEPA, nato vzemite ciklon in ga razstavite, očistite vse dele in ponovno sestavite posodo za prah. (Za podrobnosti glejte »Čiščenje in vzdrževanje«)

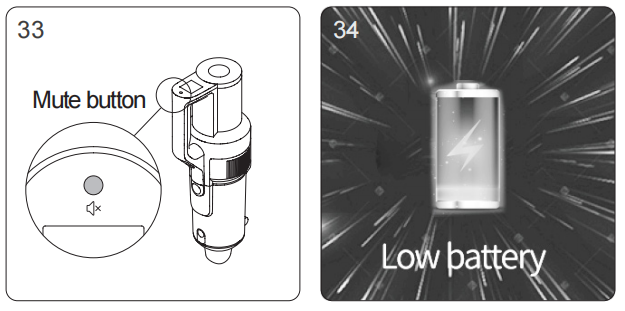

Glasovna funkcija Glas nove naprave je privzeto vklopljen, pritisnite gumb za izklop zvoka, da izklopite glasovno funkcijo; znova pritisnite gumb za izklop zvoka, da vklopite glasovno funkcijo. (Slika 33) Opomba: Ko uporabljate ročni sesalnik, glasovna funkcija ni na voljo.

Indikator napolnjenosti baterije Ko pokončni sesalnik deluje, če glas spominja na "Prazna baterija. Prosimo, napolnite baterijo", ga uporabite po polnjenju. (Slika 34) Ko pokončni sesalnik deluje, če glas opomni "Prazna baterija. Stroj se bo kmalu izklopil. Prosimo, napolnite baterijo", je energija skoraj prazna in se bo samodejno izklopil. Za uporabo je potrebno zaračunati. Ko uporabljate sesalnik, ikona v zgornjem desnem kotu zaslona prikazuje napolnjenost leve baterije: polna mreža pomeni 75 % do 100 % baterije; 3/4 mreža pomeni od 50 % do 75 % baterije; 1/2 mreže pomeni 25 % do 50 % baterije; 1/4 mreže pomeni 1% do 25% baterije; prazno pomeni, da je baterija prazna in jo je treba pred uporabo napolniti.

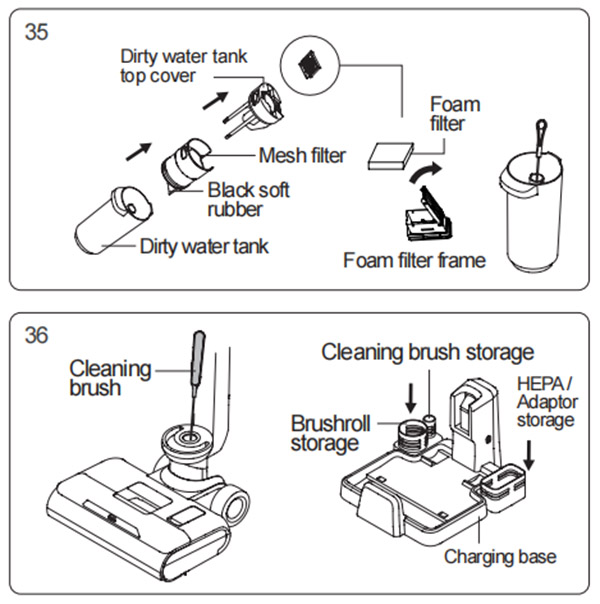

Čiščenje in vzdrževanje Čiščenje rezervoarja za umazano vodo (Slika 35) Ko izklopite sesalnik, odstranite rezervoar za umazano vodo, dvignite zgornji pokrov rezervoarja za vodo in z njega odstranite okvir penastega filtra, odprite preklopni pokrov okvirja penastega filtra, odstranite penasti filter. Iz rezervoarja za vodo izlijte umazano vodo in umazanijo, nato operite rezervoar za umazano vodo, pokrov rezervoarja za vodo, okvir penastega filtra in penasti filter. Če so v cevi rezervoarja za umazano vodo tujki, jih lahko očistite s čistilno krtačo; posušite zgornje dele po pranju. Nato znova sestavite vse dele nazaj v rezervoar za umazano vodo. Opomba: 1. Po uporabi pokončnega sesalnika je priporočljivo takoj očistiti umazan rezervoar; 2. Ko znova nameščate filter, ne prepognite mehke črne gume pod filtrom. Čiščenje talne glave (slika 36) Po odstranitvi okna s krtačo, valja za krtačo, rezervoarja za čisto vodo in rezervoarja za umazano vodo vstavite čistilno krtačo skozi okroglo luknjo pod položajem namestitve rezervoarja za umazano vodo, da očistite tujke in luske v cevi, in zamašeni lasje; Z rezilom na čistilni krtači odrežite zapletene dlake na krtačni valj; Obrišite umazane dele stroja (krtačo lahko postavite v držalo za pribor za sušenje). Opomba: Po odstranitvi krtačnega valja ne pomivajte talne glave posebej.

Čiščenje posode za prah (Sl.37-1,37-2) Pritisnite gumb za sprostitev posode za prah, da odstranite posodo za prah iz ročnega sesalnika; pritisnite gumb za sprostitev sesalne odprtine, da odprete sesalno odprtino in izpraznite posodo za prah; Odstranite sklop ciklona; Odstranite HEPA filter; Primite kovinsko mrežo, jo zavrtite, da odklenete kovinsko mrežo, nato pa jo odstranite navzdol. Po čiščenju, brisanju in sušenju vsakega dela po vrsti sestavite posodo za prah in jo nato namestite na ročni sesalnik.
